Protecteurs silencieux : Surveillance de la mesure critique de l’isolation dans les systèmes médicaux et énergétiques

Si tu as besoin d’aide sur des points précis, n’hésite pas à passer directement à l’une des sections suivantes :

• Les systèmes haute tension exigent une mesure d’isolement fiable
• Pourquoi les relais Reed excellent dans la mesure d’isolement
• Applications de mesure d’isolement dans des domaines variés
• Avantages face aux technologies concurrentes
• Conclusion

Les systèmes haute tension exigent une mesure d’isolement fiable

Dans un monde de plus en plus alimenté par des systèmes haute tension, garantir un fonctionnement sûr et efficace est primordial. Qu’il s’agisse d’applications médicales avancées ou de systèmes critiques de stockage d’énergie, le besoin d’une mesure d’isolement précise et fiable est plus crucial que jamais. Parmi les différents composants utilisés à cette fin, les relais Reed se distinguent comme une technologie offrant une combinaison convaincante de fonctionnalité, de longévité et de fiabilité.

Les systèmes haute tension, comme ceux que l’on trouve dans les dispositifs médicaux et les systèmes de stockage d’énergie, nécessitent une isolation robuste entre différents réseaux électriques afin d’éviter les chocs électriques et les dysfonctionnements du système. Dans les applications médicales, il est crucial d’éviter tout choc électrique chez des patients vulnérables connectés à des dispositifs.

De même, dans les systèmes de stockage d’énergie, la batterie haute tension doit être séparée de manière parfaite et sûre des autres composants. Une mesure régulière de l’isolement est essentielle pour surveiller la rigidité diélectrique entre les circuits haute tension et les autres parties du système, telles que les circuits de commande basse tension. Cette surveillance est requise après la production et tout au long de la durée de vie du système, afin de détecter toute dégradation de l’isolation pouvant conduire à des situations dangereuses. Les normes imposent souvent que la tension d’isolement soit nettement plus élevée (par ex. 3 à 4 fois) que la tension de fonctionnement, afin d’assurer la sécurité.

Découvre la liste complète
des tests
et certifications de Standex :

• AEC-Q200
• IEC 60810-4
• IEC 60601-1
• IEC 62109-1/2
• IEC 60664-1
• ISO 6469-3
• IEC 60255-27
• Homologué UL
• RohS, REACH

Pourquoi les relais Reed excellent dans la mesure d’isolement

Bien que divers composants puissent être utilisés pour la mesure d’isolement, les relais Reed sont particulièrement bien adaptés à cette tâche critique. Leur conception et leurs propriétés intrinsèques offrent plusieurs avantages clés :

Applications de mesure d’isolement dans des domaines variés

Les avantages des relais Reed en font un choix privilégié pour la mesure d’isolement dans diverses applications haute tension :

Dispositifs médicaux

Dans les applications médicales avancées, une isolation électrique fiable est essentielle pour la sécurité des patients et du personnel soignant, ainsi que pour garantir des mesures précises. Les relais Reed haute tension sont utilisés dans des dispositifs tels que :

• Systèmes d’ablation par champ pulsé (PFA)
• Dispositifs de lithotripsie intravasculaire (IVL)
• Systèmes d’électrophysiologie & d’ablation cardiaque
• Générateurs chirurgicaux
• Défibrillateurs externes automatisés (DEA)
• Testeurs de défibrillateurs

Ils garantissent une délivrance d’énergie précise, empêchent les fuites et maintiennent la sécurité lors des procédures haute tension.

Répondre aux exigences :

• Distance de fuite
• Fréquence
• Courant
• Tension
• Isolation

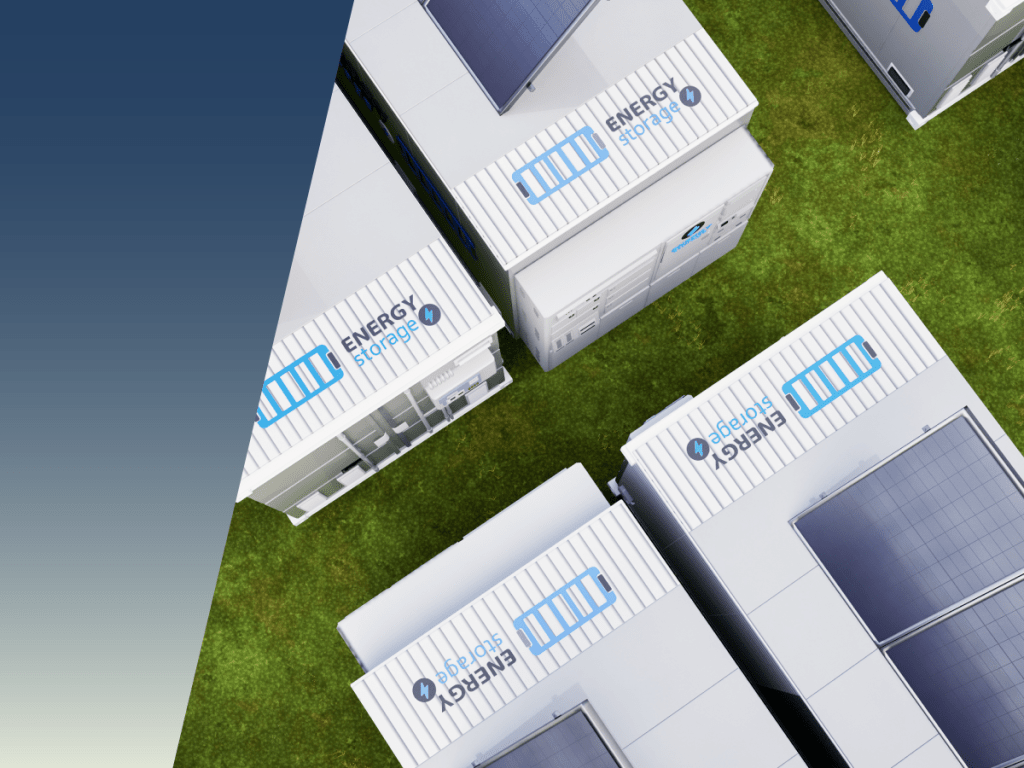

Systèmes de stockage d’énergie (ESS)

À l’instar des VE, les systèmes de stockage d’énergie s’appuient sur des batteries haute tension et nécessitent une surveillance continue de l’isolement pour prévenir les risques. Aujourd’hui, le niveau de tension le plus courant des systèmes ESS va jusqu’à 1500 V ; les tendances futures indiquent une hausse jusqu’à 2500 V.

Avec l’augmentation du niveau de tension, la sécurité devient encore plus importante. Les relais Reed sont utilisés dans les systèmes de gestion de batterie des solutions de stockage d’énergie pour isoler les circuits haute tension et basse tension lors de mesures périodiques de la résistance d’isolement. Dans les onduleurs haute tension sans transformateur utilisés dans les ESS pour l’énergie solaire, les relais Reed peuvent servir de pont pour transporter le courant de test dédié à la surveillance de l’isolement avant ou après la connexion au réseau.

Avantages face aux technologies concurrentes

La technologie Reed présente plusieurs avantages distincts par rapport aux technologies de commutation alternatives :

1. Vitesse

Permet un fonctionnement plus rapide que les relais électromécaniques traditionnels, généralement en moins de 1 à 3 millisecondes. Cette commutation rapide est indispensable pour une commande et une protection réactives du système, en particulier pour la protection contre les surintensités ou l’isolation en cas de défaut.

2. Longévité

Avec une durée de vie de plusieurs millions de manœuvres, ces relais Reed dépassent de nombreuses technologies concurrentes et garantissent un fonctionnement fiable tout au long de la durée de vie du système. Cette longévité est cruciale dans les systèmes médicaux et de stockage d’énergie, où les arrêts peuvent avoir des conséquences importantes. Dans les systèmes médicaux, un fonctionnement fiable est indispensable pour garantir la sécurité des patients et la continuité des soins. De même, dans les systèmes de stockage d’énergie, une performance ininterrompue est essentielle pour maintenir l’alimentation électrique et éviter des pertes économiques.

3. Pas de courant de mouillage

Contrairement à certaines alternatives électromécaniques, les relais Reed n’exigent pas de courant minimal pour maintenir la conductivité, ce qui les rend idéaux pour les applications de détection et de commande à faible consommation. Cela permet une conception plus flexible du système et peut améliorer l’efficacité énergétique globale.

4. Isolation intrinsèque

Le commutateur Reed hermétiquement scellé fournit une isolation galvanique naturelle entre les circuits de commande et les circuits commutés, renforçant la sécurité et réduisant les interférences électromagnétiques. Cette isolation est primordiale dans les systèmes haute tension pour protéger l’électronique de commande sensible.

Produits mis en avant

Conclusion

Les relais Reed se sont avérés être des composants indispensables pour garantir une surveillance de l’isolement sûre, précise et fiable, à la fois dans les systèmes médicaux et les systèmes de stockage d’énergie. Leurs capacités d’isolation élevées, leur vitesse de commutation rapide, leur longue durée de vie opérationnelle et leur robustesse dans des conditions exigeantes en font un choix de confiance pour les applications haute tension critiques. À mesure que la technologie progresse vers des puissances plus élevées et une meilleure efficacité, les relais Reed resteront essentiels pour soutenir la prochaine génération de solutions médicales et énergétiques haute tension, sûres.

Alimenter l’avenir de la technologie haute tension

L’utilisation croissante des systèmes haute tension dans les transports, la santé et l’énergie exige une mesure d’isolement fiable. Les relais Reed offrent une solution idéale grâce à leurs capacités d’isolation élevées, leur courant de fuite minimal, leur commutation rapide, leur robustesse environnementale et leur conformité aux normes de sécurité. Leurs performances éprouvées dans les véhicules électriques, les dispositifs médicaux et les systèmes de stockage d’énergie les rendent essentiels pour garantir la sécurité et l’efficacité des systèmes haute tension. La tendance vers des relais Reed plus petits et plus économes en énergie met encore davantage en évidence leur importance pour l’avenir de la technologie haute tension.

Nous développons des relais Reed de plus forte puissance afin de répondre à l’évolution des besoins des marchés des énergies alternatives et du médical. Ces nouveaux relais offriront des capacités supérieures de tenue en tension et en courant, ouvrant la voie à des équipements électroniques de nouvelle génération. Standex Detect s’engage à faire progresser la technologie de commutation et de commande haute tension. Pour que, à mesure que ta technologie haute tension évolue, Standex soit prêt avec des solutions de pointe pour relever de nouveaux défis.
