Relais Reed RF pour testeurs SoC

Si tu as besoin d’aide sur des points précis, n’hésite pas à passer directement à l’une des sections suivantes :

• Commutation fiable des signaux multi-GHz et numériques haut débit dans les systèmes de test de semi-conducteurs
• Exigences de commutation dans les systèmes de test SoC
• Considérations sur les signaux RF et numériques haut débit
• Options de technologie de commutation pour les testeurs SoC
• Pourquoi les relais reed sont particulièrement adaptés aux testeurs SoC
• Considérations de conception pour les relais reed RF dans les tests SoC
• Exemple d’architecture de test SoC
• Solutions à base de relais reed RF pour des cas d’usage de test SoC
• Aller au-delà des composants de commutation : valider ton chemin de signal RF
• Conclusion
• S’associer pour la précision

Commutation fiable des signaux multi-GHz et numériques haut débit dans les systèmes de test de semi-conducteurs

Les testeurs System-on-Chip (SoC) utilisés pour les essais et mesures de semi-conducteurs doivent acheminer une grande variété de signaux avec une précision, une répétabilité et une vitesse élevées. Ces systèmes prennent en charge les mesures paramétriques en DC, les tests fonctionnels, les interfaces numériques haut débit et la caractérisation RF, souvent au sein d’une même séquence de test.

Les testeurs SoC s’appuient sur plusieurs sous-systèmes étroitement couplés, notamment l’électronique de broches (pin electronics), l’instrumentation, les ressources d’étalonnage et les réseaux de commutation de signaux. La commutation de signaux est mise en œuvre via des matrices de relais ou un routage distribué sur des load boards et des probe cards. Les performances électriques et la fiabilité de ces éléments de commutation affectent directement la précision des mesures, la couverture de test et le débit global de test.

Cette note d’application décrit le rôle des relais reed compatibles RF dans les testeurs SoC, présente les principales exigences de commutation pour les signaux multi-GHz et multi-Gbit/s, compare des technologies de commutation alternatives et explique pourquoi les relais reed RF sont couramment utilisés dans certaines couches de commutation de testeurs SoC, comme le multiplexage d’instruments, la sélection de chemins RF, les boucles d’étalonnage, la commutation de garde et d’isolement, ainsi que le routage de mesures à faible fuite, lorsque l’on exige une forte isolation, de faibles fuites et une intégrité du signal stable.

Découvre la liste complète des tests et certifications de Standex :

• AEC-Q200
• IEC 61810-4
• IEC 60601-1
• IEC 62109-1/2
• IEC 60664-1
• ISO 6469-3
• IEC 60255-27
• Homologué UL
• RoHS, REACH

Exigences de commutation dans les systèmes de test SoC

Les testeurs SoC doivent commuter des milliers de signaux sur un large éventail de domaines électriques. Les exigences typiques incluent :

Les relais sont utilisés pour connecter et déconnecter les instruments de test aux broches du DUT, isoler des mesures sensibles, reconfigurer les chemins de signal entre les modes de test et acheminer des signaux haut débit ou RF sans dégrader l’intégrité du signal.

À mesure que les débits de données et les fréquences augmentent, les parasites de commutation tels que la capacité, l’inductance et les discontinuités d’impédance deviennent critiques. Même de petites variations de géométrie du relais ou des transitions PCB peuvent introduire des réflexions, des pertes d’insertion ou de la diaphonie, ce qui dégrade les résultats de test.

Considérations sur les signaux RF et numériques haut débit

Les signaux numériques haut débit partagent de nombreuses caractéristiques avec les signaux RF. Un signal numérique fonctionnant à plusieurs gigabits par seconde contient un contenu harmonique bien au-delà de sa fréquence d’horloge fondamentale. Par conséquent, le chemin de commutation doit prendre en charge des bandes passantes largement dans la plage multi-GHz afin de préserver le temps de montée, l’intégrité des fronts et les marges de timing.

Du point de vue de la commutation, les signaux RF et les signaux numériques haut débit ont des exigences d’impédance différentes. Les chemins de signal RF sont généralement single-ended et contrôlés autour de 50 Ω. Les interfaces numériques haut débit sont généralement différentielles et exigent une impédance différentielle contrôlée, un contrôle strict du skew et une faible conversion de mode. Les interfaces parallèles et mémoire dépendent de la topologie et ne sont pas universellement à 50 Ω de bout en bout.

Au-delà du contrôle d’impédance, les chemins de signal RF comme numériques rapides exigent :

1. Faible perte d’insertion sur la bande passante visée
2. Réflexions minimales dues aux discontinuités d’impédance
3. Faible capacité parasite, en particulier entre contacts ouverts
4. Performances stables en température et sur la durée de vie

Des composants de commutation qui fonctionnent bien en DC ou à basse fréquence peuvent ne plus répondre à ces exigences dès que les vitesses de front et les fréquences augmentent.

Options de technologie de commutation pour les testeurs SoC

Plusieurs technologies de commutation sont utilisées ou évaluées dans les systèmes de test SoC. Chacune présente des avantages et des compromis.

Pourquoi les relais reed RF sont particulièrement adaptés aux testeurs SoC

Les relais reed RF se rapprochent fortement d’un commutateur idéal pour les applications de niveau signal. Lorsqu’ils sont fermés, le chemin de signal est un conducteur métallique continu avec une résistance et une distorsion minimales. Lorsqu’ils sont ouverts, l’entrefer physique et la faible capacité assurent une excellente isolation. Ce comportement est particulièrement important pour les mesures RF et la validation numérique haut débit, où les fuites, la non-linéarité ou les parasites peuvent corrompre les résultats.

Les principaux avantages incluent :

• Une forte intégrité du signal pour les signaux RF comme pour les signaux numériques rapides
• Une excellente isolation entre canaux dans des matrices de relais denses
• Des vitesses de commutation rapides, favorisant un débit de test élevé
• Une très longue durée de vie opérationnelle en conditions de niveau signal et de commutation à froid (cold-switching)
• Des boîtiers compacts, permettant une forte densité de canaux

Ces caractéristiques rendent les relais reed RF adaptés aussi bien aux testeurs SoC d’entrée de gamme qu’aux plateformes de test multi-sites très complexes.

Considérations de conception pour les relais reed RF dans les tests SoC

Atteindre des performances fiables en RF et en numérique haut débit exige une conception soignée des relais.

Considérations de conception des relais

Exemple d’architecture de test SoC

Clique sur le schéma de test pour l’afficher dans un format plus grand.

Solutions à base de relais reed RF pour des cas d’usage de test SoC

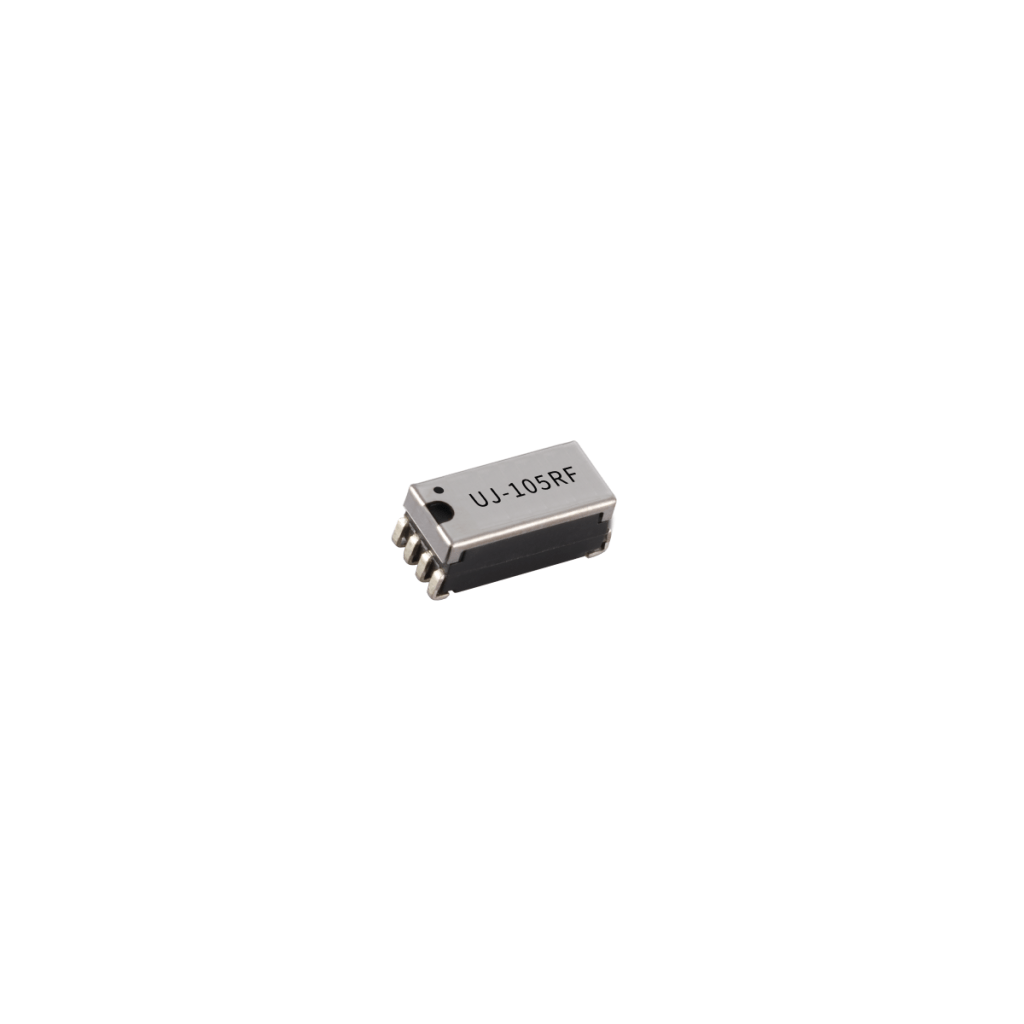

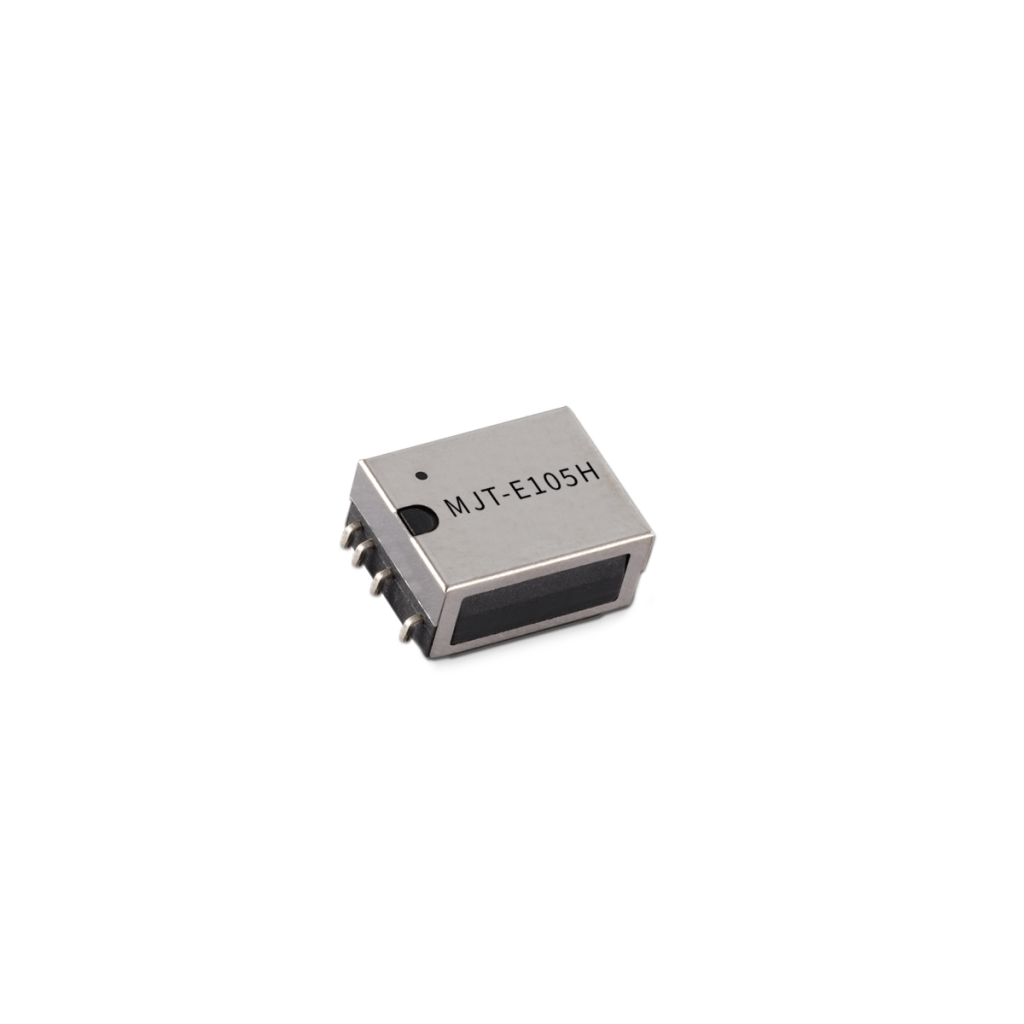

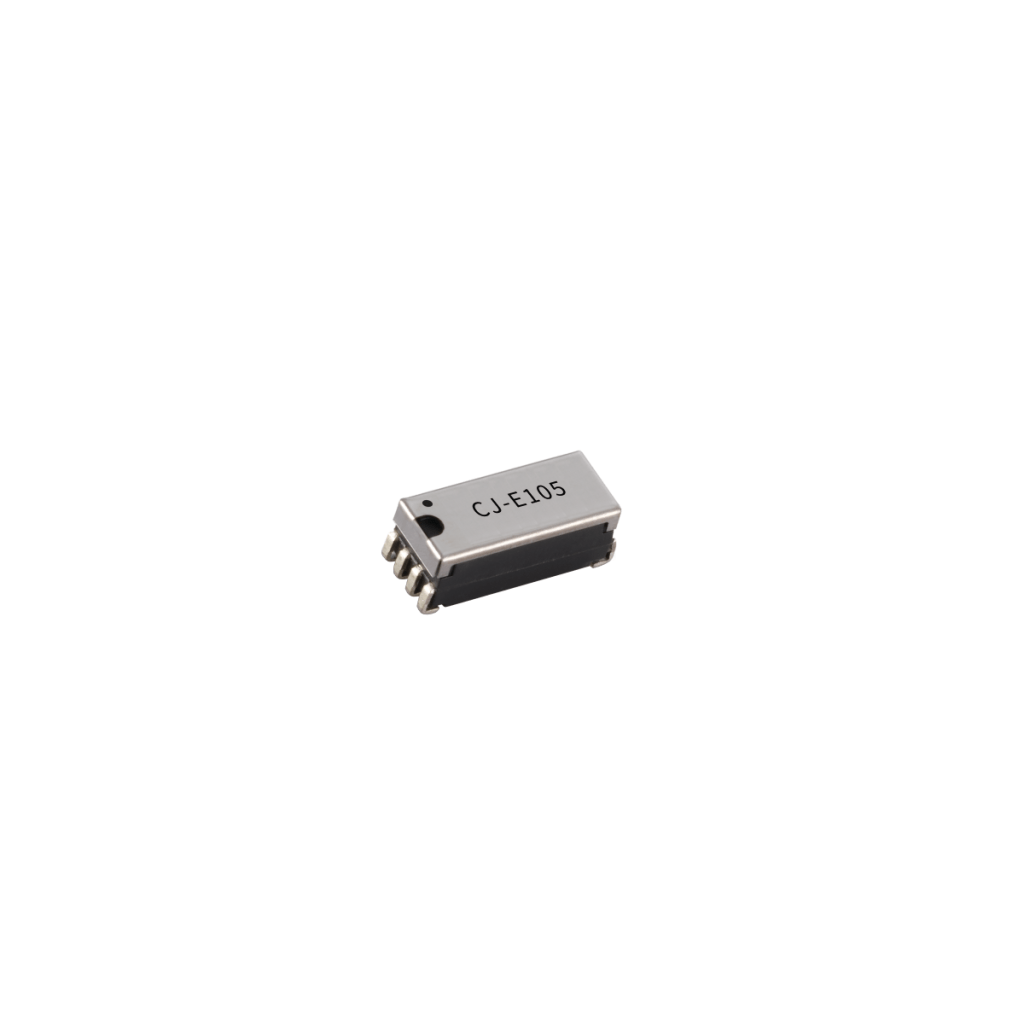

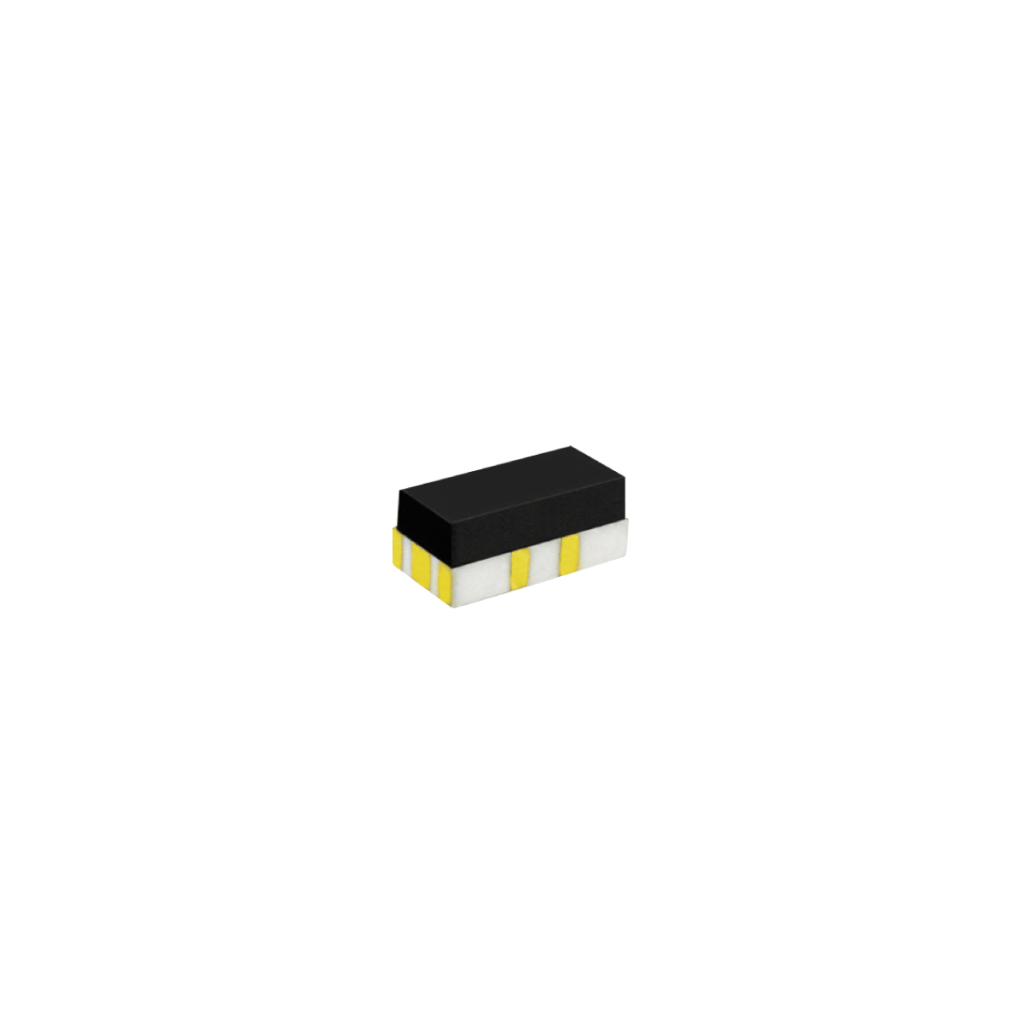

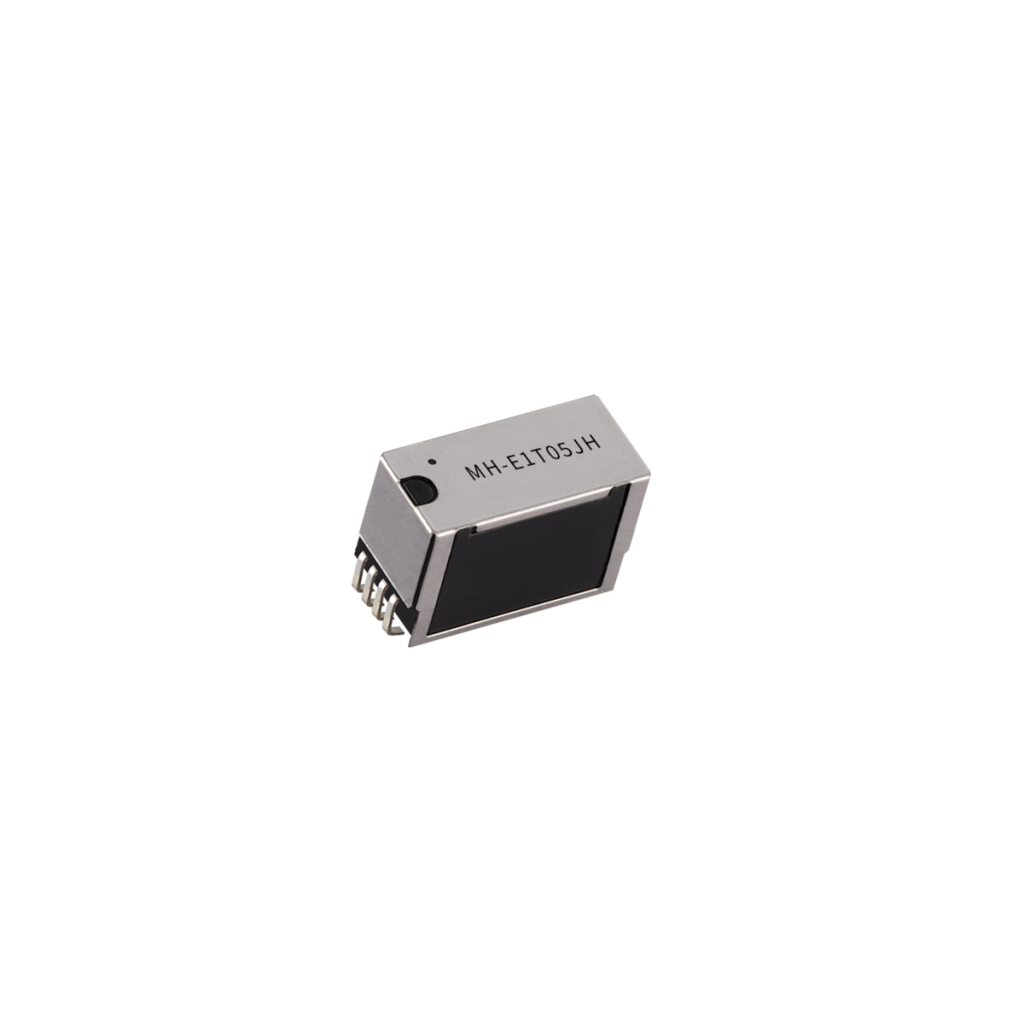

Standex / Sanyu propose un portefeuille de relais reed RF conçus pour couvrir l’ensemble des exigences de test SoC, de la commutation compacte haute fréquence aux architectures en matrice dense.

Les performances de commutation de niveau signal prennent en charge des largeurs de bande à -3 dB jusqu’à 8 GHz, selon le style de boîtier et la géométrie. Certaines séries sélectionnées sont capables de prendre en charge le transfert de données numériques haut débit avec un comportement d’œil stable pour des débits numériques haut débit allant jusqu’à environ ~6 à ~9 Gb/s dans des conditions de test définies.

Ces performances sont rendues possibles par une très faible capacité entre contacts ouverts (~0,2–0,5 pF), une résistance de contact stable de l’ordre de quelques dizaines de milliohms et une faible longueur électrique avec une géométrie de signal contrôlée.

Lorsqu’ils sont mis en œuvre avec une conception d’interconnexion PCB appropriée, ces relais reed offrent une solution fiable pour la sélection de chemins RF multi-GHz et la commutation numérique multi-Gb/s dans des systèmes de test SoC complexes.

Sur l’ensemble de ces séries, l’accent est mis sur l’impédance contrôlée, la faible perte d’insertion, la forte isolation, la longue durée de vie et des performances constantes dans des implantations à haute densité.

Aller au-delà des composants de commutation RF : valider ton chemin de signal RF

Choisir le bon relais RF n’est qu’une partie du défi : c’est en validant les performances en conditions réelles que se construit une vraie confiance système.

Standex Detect va au-delà des composants de commutation en proposant des cartes d’évaluation RF conçues pour accélérer ton processus de développement. Lorsqu’on fonctionne à des fréquences multi GHz, même de petits écarts entre le modèle et le comportement réel peuvent impacter le rendement et les performances.

Nos cartes de démo RF permettent aux ingénieurs de :

• Caractériser avec précision la perte d’insertion, l’isolation et la perte de retour
• Optimiser le layout PCB et les stratégies de routage du signal

• Alimenter les outils de simulation et de modélisation avec des données précises
• Accélérer le délai jusqu’à la validation pour les systèmes de test de semi-conducteurs

Le résultat ?
Des cycles de conception plus rapides et une plus grande confiance dans les performances finales de ton système.

Guide d’ingénierie des cartes de démo RF :

Les conceptions de test RF les plus réussies ne reposent pas sur des suppositions. Elles reposent sur des données mesurées, alignées sur les conditions réelles — et c’est exactement ce que fournissent nos cartes d’évaluation.

Télécharger le guide d’ingénierie

Parler à un ingénieur applications

Conclusion

À mesure que les composants SoC continuent d’intégrer des fonctions RF, numériques haut débit et analogiques de précision, les exigences imposées aux composants de commutation des systèmes de test continuent d’augmenter. Bien qu’il existe des technologies de commutation alternatives, les relais reed RF restent une solution éprouvée et largement adoptée grâce à leur combinaison unique d’intégrité du signal, de fiabilité, de vitesse de commutation et de densité.

En comprenant les défis électriques et mécaniques des tests SoC et en concevant des relais autour de ces contraintes, Standex / Sanyu fournit des solutions de relais reed RF qui permettent des tests de semi-conducteurs précis, répétables et à haut débit sur un large éventail d’applications.

S’associer pour la précision

Quand ça compte – la bonne conception, au bon moment, au coût optimal.

Concevoir avec des relais reed RF pour des systèmes de test SoC ne consiste pas seulement à sélectionner des composants : il s’agit d’assurer l’intégrité du signal, la répétabilité et la précision de mesure à hautes fréquences et à vitesses de commutation élevées. Du contrôle de l’impédance et la minimisation de la perte d’insertion à la réduction de la diaphonie et au maintien de l’isolation dans des architectures ATE denses, chaque décision de conception impacte directement les performances de test et le rendement.

C’est pourquoi les meilleurs ingénieurs s’associent avec Standex Detect, non pas simplement comme fournisseur de composants, mais comme partenaire d’ingénierie et de fabrication entièrement intégré pour des solutions de commutation RF de précision.

Conception de bout en bout

Avec un contrôle complet, de la fabrication des reed switches jusqu’à l’assemblage final des relais RF, Standex Detect conçoit, fabrique, teste et qualifie les solutions entièrement en interne. Cette intégration verticale garantit une maîtrise stricte des tolérances, des performances RF constantes et des cycles de développement plus rapides — des éléments critiques pour les applications nécessitant un routage de signaux haute fréquence, de faibles pertes d’insertion et une commutation fiable sur des millions de cycles.

Conçu sur mesure

Notre approche va au-delà des produits standards. Même si de nombreuses conceptions RF démarrent avec un relais catalogue, plus de 35 000 programmes clients ont évolué vers des solutions de relais reed conçues sur mesure, adaptées à des exigences électriques, mécaniques et de performance de signal précises.

Qu’il s’agisse d’optimiser l’adaptation d’impédance pour des signaux en GHz, d’affiner le blindage pour minimiser l’EMI et la diaphonie, ou d’ajuster la géométrie des contacts pour une performance RF constante sur la durée de vie, chaque paramètre est conçu pour s’adapter à l’application — et non l’inverse.

Fabrication mondiale

L’échelle mondiale est tout aussi importante. Avec des opérations d’ingénierie et de fabrication en Amérique du Nord, en Europe et en Asie, Standex Detect offre la flexibilité et la résilience de chaîne d’approvisionnement requises pour les programmes de test de semi-conducteurs à fort volume, de la validation initiale au déploiement en production complète.

Leadership applicatif

Cette capacité s’appuie sur un leadership technique approfondi. En tant que plus grand fabricant mondial de reed switches (>700 millions par an), Standex Detect combine science des matériaux, expertise de conception RF et tests propriétaires sur cycle de vie pour garantir des performances stables et répétables dans des environnements exigeants tels que l’ATE pour semi-conducteurs, les tests SoC et au niveau wafer, les infrastructures télécoms et l’instrumentation haut débit.

Partenariat de co‑ingénierie

Surtout, la collaboration commence tôt. Standex Detect travaille directement avec ton équipe d’ingénierie, du concept et de la simulation jusqu’à la validation et la production, afin d’optimiser les performances de commutation RF, réduire la dégradation du signal et accélérer la mise sur le marché dans des systèmes de test complexes.

Le résultat, c’est plus qu’un relais : c’est une solution de commutation RF conçue avec précision pour répondre aux exigences de ton application en fréquence, en intégrité du signal et en cycle de vie.

Quand la précision, la fiabilité et les performances sur cycle de vie comptent le plus, Standex Detect fournit des solutions de relais RF conçues, pas seulement des composants.

Conçois ton prochain
design de test RF

Quand l’intégrité du signal, la vitesse de commutation et la précision de mesure comptent, le bon partenaire fait la différence.

Standex Detect travaille aux côtés de ton équipe pour concevoir, valider et fournir des solutions de commutation RF optimisées pour ton application exacte, sans être contraintes par des standards.

Ce que tu y gagnes :

• Des solutions de relais RF conçues sur mesure, adaptées à ta fréquence et à tes exigences de signal
• Un support du concept à la validation et à la production
• Des performances éprouvées dans des environnements de semi-conducteurs haut débit et ATE
• Une fabrication mondiale avec stabilité de la chaîne d’approvisionnement

Demander un support d’ingénierie
